Современные автомобилисты все чаще обращают внимание на улучшение освещения своих транспортных средств. Светодиодные балки становятся популярным выбором благодаря своей эффективности, долговечности и яркости. В этой статье мы подробно рассмотрим процесс установки светодиодной балки на ТС. Вы узнаете, как выбрать подходящее место для монтажа, какие инструменты и материалы понадобятся, а также получите пошаговые инструкции по подключению и настройке. Следуя нашим рекомендациям, вы сможете значительно улучшить видимость на дороге и повысить безопасность своих поездок.
Перечислим самые популярные способы размещения светодиодных балок.
- над лобовым стеклом
- на штатные рейлинги
- на багажник
- скрыто за решеткой радиатора/за бампером
- на/в передний бампер
- на кенгурятник/дуги
- на капот/крышу

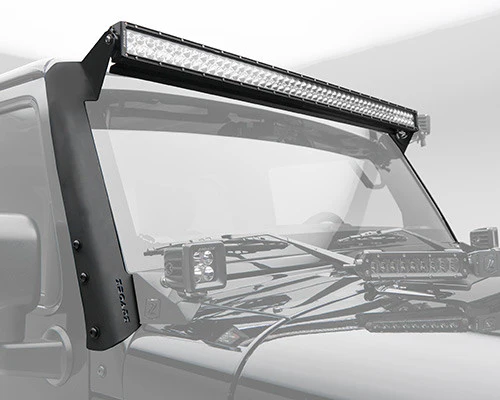

1. Установка балки над лобовым стеклом
Установка над лобовым стеклом прекрасно подходит для изогнутых светодиодных балок. Угол изгиба их подходит под изгиб кромки крыши большинства внедорожников. На передние стойки, водостоки или саму крышу монтируются специальные кронштейны, между которыми устанавливается светодиодная балка.

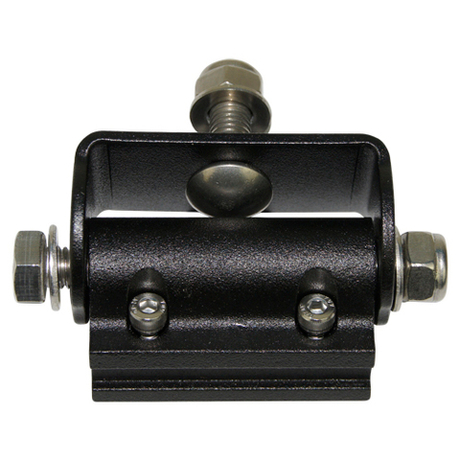

Такое расположение не сильно ухудшает аэродинамику автомобиля, и не вызывает дополнительного шума воздуха. Настройка направления луча балки при таком расположении вполне удобна. В ассортименте продуктов Aurora есть несколько видов креплений, подходящих для установки светодиодной балки над лобовым стеклом.
2. Установка балки на штатные рейлинги
Самый простой способ самостоятельно установить светодиодную люстру на крыше автомобиля — это воспользоваться штатными рейлингами. Балку располагают горизонтально на крыше и закрепляют с помощью "хомутов".
Такой способ не всегда позволяет менять угол наклона балки и регулировать направление луча. При установке дополнительного оборудования на рейлинги, придется разбирать всю конструкцию целиком. Поэтому стоит хорошо подумать где на рейлингах расположить светодиодную балку.
3. Установка балки на багажник
Очень удобен для монтажа светодиодной балки силовой багажник на крыше внедорожника. Светодиодная балка располагается спереди на корзине и может быть перенесена вместе с багажником.
Как правило, на багажнике уже предусмотрены места крепления дополнительных фар. Силовой багажник так же может нести на себе дополнительные фары заднего или бокового света.
4. Установка балки скрыто за решеткой радиатора/за бампером
Поскольку размеры светодиодных балок весьма разнообразны, всегда возможно подобрать такую ширину балки, что бы возможно было разместить ее позади решетки радиатора (внутри капота) или за бампером. Конечно, при наличии там достаточного свободного места.
Это пожалуй самый трудоемкий вид установки, требующий навыка и возможно изготовления дополнительных деталей для крепежа. Зато такой монтаж светодиодной балки убережет Вас от воровства и излишнего внимания сотрудников ГИБДД.
5. Установка балки на/в бампер
Если внедорожник оборудован силовым бампером, то можно установить балку на него или в специально отведенное в нем место. Так же, если силовой бампер классического типа и имеет сверху плоскую поверхность, можно установить на бампер изогнутую или прямую балку на всю ширину бампера, используя штатные кронштейны.
6. Установка балки на кенгурятник/дуги

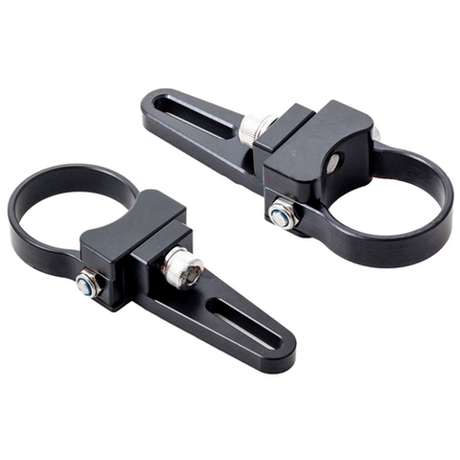

Если транспортное средство оборудовано кенгурятником или силовым бампером с дугами, то балку можно закрепить и на них. Но для этого потребуются специальные крепления к трубе. В ассортименте продуктов Aurora есть несколько видов креплений, подходящих для установки светодиодной балки на дуги.
7. Установка балки на капот/крышу
Тут есть 2 варианта установки: радикальный и временный.
- Радикальный — это сквозные отверстия в капоте/крыше насквозь и прикручивание кронштейна через герметик или резиновые прокладки.

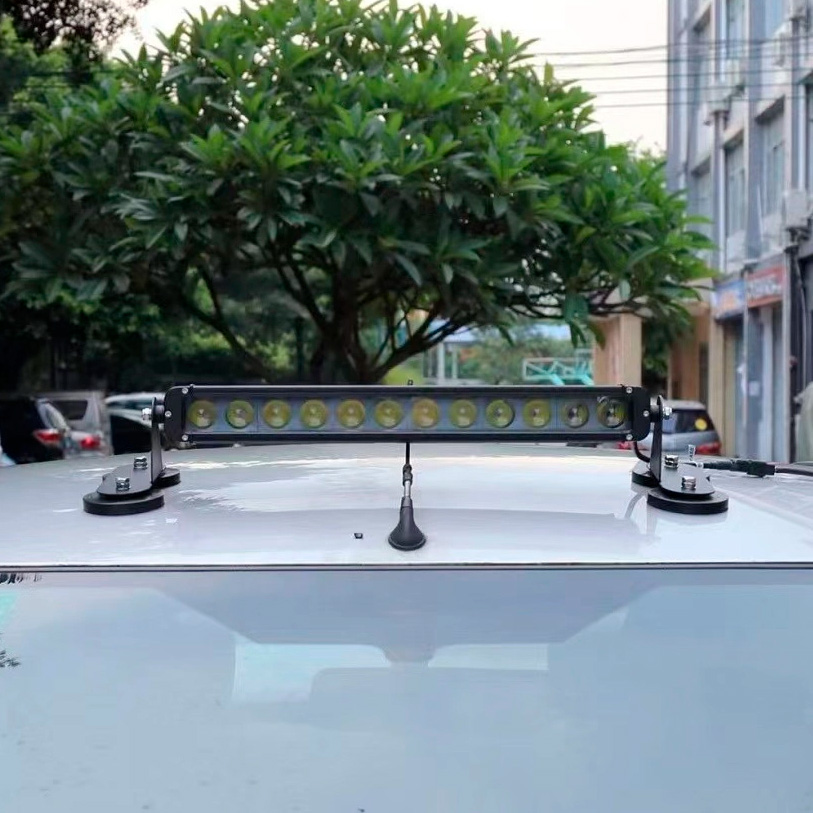

- Временный — это магниты.
Если не охота заморачиваться с креплениями и хотите всегда иметь возможность оперативно снять балку с транспортного средства, то магниты — идеальный вариант. Но есть нюанс: при езде по серьезному маршруту через лес, есть риск сорвать люстру ветками.
Дальше переходим к электрической части.
Как провести проводку от балки до источника питания?
Начнем с простых случаев:
- Балка скрыта за решеткой или бампером: здесь до аккумулятора рукой подать. Проводка легко проводится за бампером прямо в подкапотное пространство.
- Балка на/в бампере: проводка проводится за бампером и уходит под капот без особых сложностей.
- Балка на кенгурятнике или дугах: проводку прокладываем вдоль труб до бампера, затем за ним проводим провода в подкапотное пространство.
Теперь перейдем к более сложным вариантам, когда балка установлена в районе крыши (на багажнике, рейлингах или над лобовым стеклом):
- Если есть шноркель, можно провести проводку вдоль него в подкапотное пространство. Возможно, придется сделать отверстие в углу жабо, чтобы избежать повреждения проводов.
- Если шноркеля нет, проводку можно прокладывать вдоль стойки лобового стекла с использованием специального крепежа, а затем завести под капот, как описано выше.
- При установке балки на багажнике или рейлингах, можно провести провода назад до задней двери, завести под крышку багажника, и вдоль штатного кабель-канала провести проводку в салон. Затем протянуть её вдоль заводской проводки в переднюю часть машины и вывести под капот.
- Радикальный метод — сверление отверстия в крыше. Проводка вводится в салон, прокладывается под обшивкой вдоль стойки лобового стекла, затем выводится под капот через торпедо.
Если балка установлена на капоте, можно либо использовать специальный крепеж для прокладки проводки до основания капота (с возможной доработкой жабо), либо сделать сквозное отверстие в капоте для проводки.
Как завести проводку из-под капота в салон?
Теперь, когда балка подключена к питанию, остается завести кнопку включения в салон. Есть несколько вариантов:
- Через штатную заглушку вместе с заводским жгутом проводов:
- Легкий способ — сделать отверстие в заглушке для проводки (но это нарушает герметичность салона)
- Правильный способ — снять изоляцию заглушки, провести проводку вдоль заводского жгута, а затем восстановить изоляцию.
- Сделать сквозное отверстие в моторном щите в удобном месте (следует избегать повреждения важных элементов с другой стороны).
Осталось установить кнопку.
Как установить кнопку включения?
Обычно комплектная кнопка врезается в торпедо, однако некоторые предпочитают выводить провода на штатные кнопки приборной панели (например, на квадроциклах и снегоходах).
Рассмотрим процесс установки комплектной кнопки.
- Выберите удобное место для установки кнопки.
- Убедитесь, что за выбранным местом не находятся ребра жесткости, элементы каркаса или другие панели, которые могут препятствовать установке.
- Возьмите сверло, соответствующее размеру кнопки, и сделайте сквозное отверстие.
- Установите и подключите кнопку.

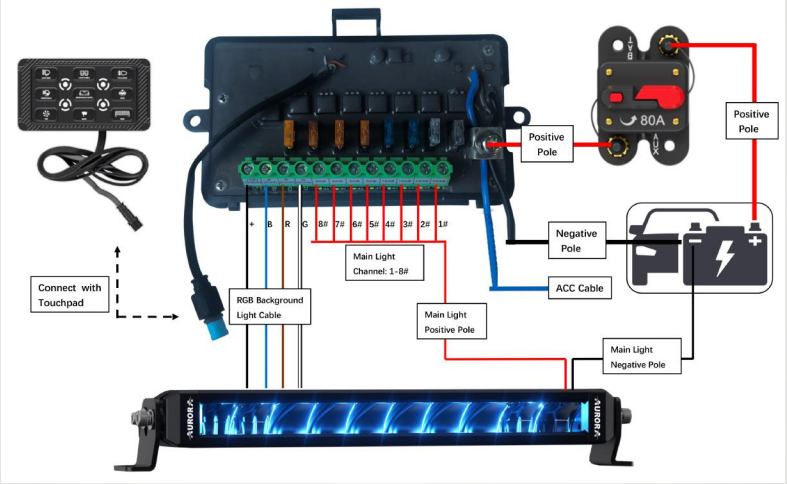

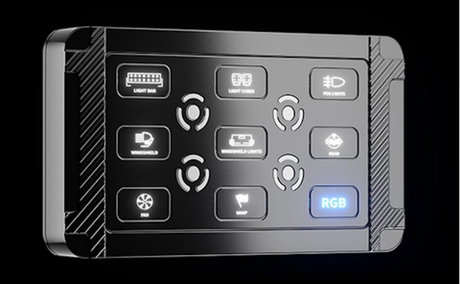

Если у вас несколько источников света, не нужно устанавливать множество кнопок и протягивать каждый источник света к АКБ. Можно воспользоваться готовым решением — пультом управления Aurora, который поддерживает Bluetooth и позволяет регулировать RGB элементы (при их наличии).
Заключение
В заключение, можно отметить, что правильная установка светодиодной балки на автомобиль не только значительно повышает видимость на дороге, но и способствует увеличению безопасности во время движения в сложных условиях. Разнообразие способов монтажа позволяет каждому автовладельцу выбрать наиболее подходящий вариант в зависимости от конструкции транспортного средства и его личных предпочтений. Кроме того, тщательное следование рекомендациям по проведению проводки обеспечит долговечную работу системы освещения. Интеграция современных технологий в процесс управления освещением делает эксплуатацию автомобиля еще более комфортной.
